Воздушный теплообменник на дымоход. Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров Теплообменник для банной печи на дымоход

Современные россияне мало чем отличаются от своих предков, мы все также пытаемся на чем-то сэкономить, сохранить крохи, но «схалявить». Поэтому не редко, что на частном доме, бане, гараже можно заметить интересное приспособление в виде цилиндра. Этот прибор называется – теплообменник на трубу дымохода. Зачем он нужен и какое его главное предназначение узнаем далее. Также определим, какие разновидностей бывают, и какие правила монтажа.

Для чего нужен теплообменник?

Нужно разделять, что для теплообменников различают два вида конструкции. Например, водяной контур считается внутренним, так как устанавливается непосредственно на котел. А вот второй тип – внешний, предназначен для установки на дымоходе.

Абсолютно все виды этих приспособлений должны заполняться жидкостью. То есть в обычном понимании – это своеобразный бак, который может быть размещен на дымоходе, к нему подведены трубы, по которым после горячая вода попадает в радиаторы или баки. Получается, что даже тепловая энергия от выходящих газов сохраняется и дает пользу. Тем самым происходит полный процесс с безотходным циклом. Съем тепла трубы дымохода, как уже говорилось, происходит при помощи подведенных труб, одна поставляет холодную воду, а другая ведет к баку или батареи уже горячую, нагретую воду.

Какие бывают теплообменники

В зависимости от того, какой теплоноситель используется в данной цепи, различают:

Воздушный;
Водяной.

Водяные намного эффективней, учитывая, что коэффициент теплопередачи выше.

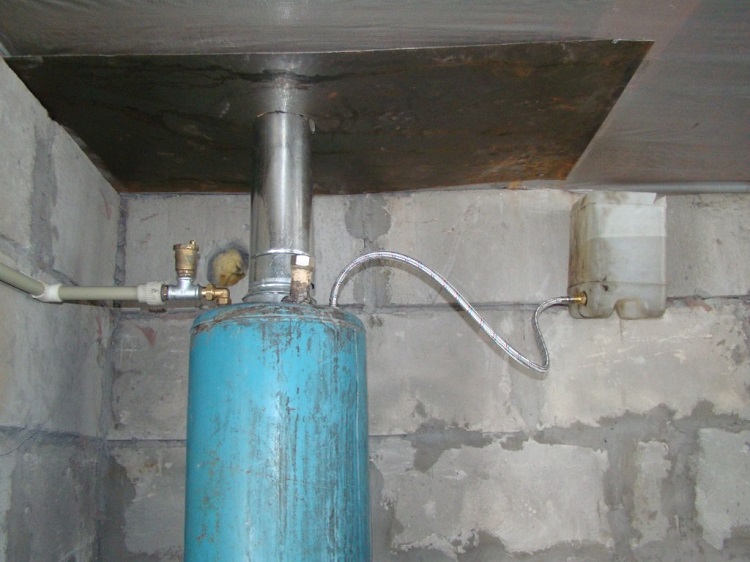

Водяной теплообменник с баком

В том случае, когда речь идет об установке теплообменника на трубу дымохода в баню или дом, и она выводится наружу, то стоит выбирать первый тип – воздушный. Потому как монтаж полноценной системы с водяной теплопередачей, будет сопровождаться определенными трудностями в конструктивных решениях. Воздушный теплообменник на дымоход идеальное решение для самостоятельной установки, серьезных навыков от вас не потребуется.

Учитывая характер работы, использовать лучше материалы из медной трубки для отопления. Можно установить полноценный змеевик на дымоход, в таком случае теплообменник на дымоход самостоятельно, своими руками удастся сделать в кратчайшие сроки, без дополнительной пайки или сварки трубы.

Кстати, если вы планируете использовать эту энергию не для отопления дома, а в качестве бойлера, то есть использовать воду для мытья посуды, купания и прочие, то лучше установить для бани, сауны бак накопительный.

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Принцип работы

При топке любого вида топлива, особенно в котлах изготовленных самостоятельно, температура выходящих газов может достигать более 600 градусов. Для того чтобы сохранять постоянную тягу, такие высокие температуры просто не нужны, они наоборот будут только ухудшать обогрев. Поэтому нет ничего плохого, если владелец заберет часть тепла, при этом никакого ущерба для работы печи не будет. К примеру, на выходе образовалось 600 градусов, забираем «двести», остается 400, которых вполне достаточно для надежного дымоотделения. В таком случае, 200 градусов смогут дать нам не менее пары киловатт.

Задача состоит в том, чтобы обеспечивать постоянный и активный теплообмен между излишне нагретыми газами и средой, в данном случае – это вода либо воздух. Ключевой считается площадь контакта. Например, некоторые размещают змеевик внутри самого дымохода, данное решение не выгодно, хотя бы с той точки зрения, что канал будет постоянно засоряться. Даже любое препятствие на пути будет влиять на силу тяги.

Принцип работы и конструкция сочетает три основных типажа монтажа теплосъемника на дымоход:

Змеевик.
Водяная «рубашка». Это своеобразный цилиндр, который надевается на трубу и заполняется водой. Запомните важный нюанс, не стоит делать одну общую зону для заполнения, лучше провести через цилиндр несколько меньших по диаметру каналов.
Тормоза. Выходящий канал формируется в виде лабиринта, то есть того же самого змеевика, когда потоки замедляются и соответственно теплопередача усиливается.

Два первых вида отлично подходят для формирования водяного контура, организации системы отопления. А вот, третий тип отлично справится с локальным обогревом.

У каждого теплообменника есть свои особенности, их обязательно нужно учитывать. К примеру, если используется вода для нагрева, то помните, что возникает излишне чрезмерный теплообмен. Когда печь сильно растоплена, поставка холодной воды вызывает резкое снижение, тем самым стенки самого канала охлаждаются, что приводит к образованию влаги. Происходит скорое заполнение пространства гарью и сажей.

Для обеспечения нормальных характеристик теплообменника на дымоходе, нужно:

Оснащать контур отдельными теплоаккумулирующими баками, тем самым, исключая прямую передачу холодной воды.
Изготавливайте конструкцию простую, для её быстрого съема и прочистки.
Рассчитывайте площадь таким образом, чтобы в итоге, после теплообменника, температура была достаточной для поддержания допустимой тяги.

Использовать из материалов лучше «нержавейку», она способна переносить перепады температуры. Кстати, учитывайте, что внутренняя сторона теплообменника, должна быть обязательно гладкой.

Изготовление теплообменника

Приведем пошаговую инструкцию, как изготовить самостоятельно такое устройство.

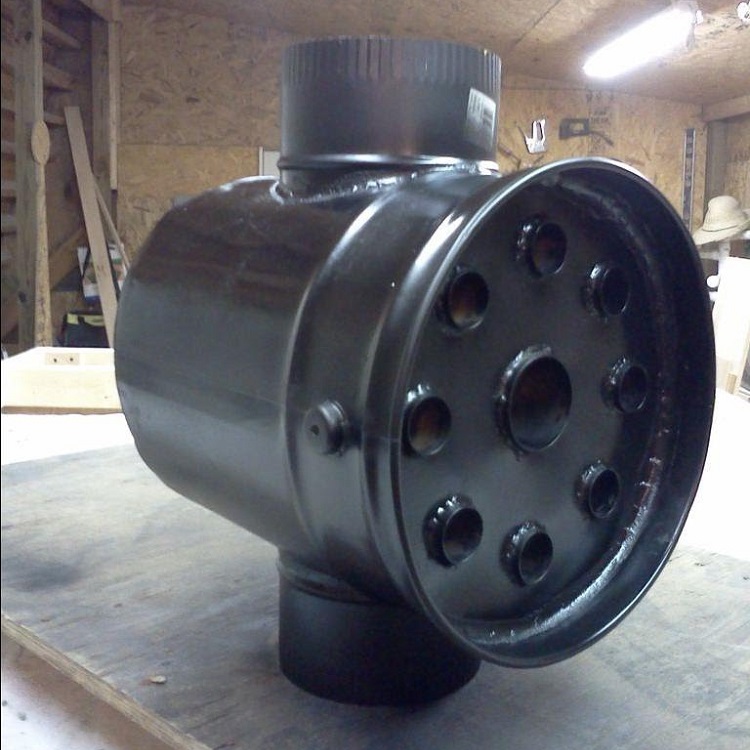

Вырежьте два круга диаметром 30 см. (Заглушки). Размеры учитывайте исходя из вашего дымохода.
Разметьте на каждом листе места размещения труб, самая большая должна проходить в центре. Средняя трубка 58 мм, восемь маленьких по 32 мм.
Поочередно приваривайте трубы к заглушкам
Приварите вторую заглушку к трубам.
Изготовьте бак.
Сбоку металлического кожуха проделайте два отверстия, по противоположным сторонам.
На стенках теплообменника сделать выход под патрубки.
Готовую сердцевину вставьте в кожух. Закрепите с помощью сварки.
Приварите теплообменник к дымоходу.
Обработайте конструкцию термостойкой краской.

Особенности монтажа

Для теплообменника на дымоход своими руками, конструкцию разобрали в пункте выше. Сейчас разберем, каким образом происходит монтаж теплообменника рядом с котлом. Такое устройство будет включать:

Корпус, то есть, грубо говоря, обшивку печи или котла.
Непосредственно накопитель.
Патрубки холодной и горячей подачи.
Сливные краны теплообменника.

Схема подключения

Подробно система конструкции, передана на картинке. Установить теплообменник на трубу дымохода в техническом плане будет немного сложней. Но, в таком случае происходит больший нагрев и циркуляция воды, соответственно больше тепла отдается помещению.

Особенностью печей на твердом или жидком топливе является невысокий общий КПД. При сжигании данных видов топлива образуется большое количество тепловой энергии, однако основная ее часть уходит в атмосферу вместе с продуктами сгорания. Улучшить теплосъем можно, установив дополнительный теплообменник на трубу дымохода.

Принцип работы

На выходе из котла температура газообразных продуктов сгорания топлива может достигать 600 °С более. Для обеспечения нормальной тяги в дымоходе такой нагрев является чрезмерным и в отдельных случаях даже вредным, поскольку способен привести к перегреву конструкций.

Рациональнее пустить избыток тепла в отводимых газах на приготовление горячей воды, или нужды дополнительного жидкостного или воздушного отопления. При этом работоспособность печи не будет нарушена, а величина дополнительно снимаемой мощности может достигнуть нескольких киловатт.

Съем избыточной тепловой мощности производят дополнительным теплообменником, монтируемым на дымоходе. Размещается теплообменник снаружи дымохода. Устанавливать его внутри дымоотводящей трубы не рекомендуется, т.к. это приведет к ухудшению тяги, быстрому накоплению сажи и интенсивному образованию конденсата в холодное время года.

В качестве теплоносителя для подобного теплообменника может использоваться воздух и вода. Воздух обычно применяется для организации дополнительного воздушного отопления. Вода может использоваться как на нужды отопления, так и для ГВС.

Конструктивные особенности. Варианты исполнения

Чаще всего дополнительные теплообменники устраивают в виде следующих конструкций:

змеевик с внешней стороны дымоотводящей трубы;
водяная рубашка. Представляет собой заполненный теплоносителем герметичный цилиндр, надеваемый на дымоход. Для увеличения эффективности теплосъема участок дымохода под водяной рубашкой нередко разделяют на несколько каналов меньшего диаметра;
тормоз для дымохода. Для устройства такого теплообменника дымоход прокладывается не вертикально, а змейкой. Это увеличивает площадь контакта с окружающей средой и, соответственно, величину снимаемой тепловой мощности.

Последний вариант пригоден лишь для местного отопления в непосредственно близости от котла или печи. Первые два могут применяться для организации ГВС и жидкостного отопления.

Главной особенностью теплообменников для дымоходов является интенсивный теплосъем с отработанных газов. С одной стороны, эффективный теплообмен позволяет уменьшить потери дорогостоящего тепла. С другой, — эксплуатация подобного устройства может привести к тому, что участок дымохода под теплообменником всегда будет прохладным. Это чревато образованием конденсата.

Избавиться от конденсации влаги в дымоходе можно несколькими путями:

применением теплоаккумулятора для жидкостного контура. Дополнительный бак в системе избавит от риска подачи слишком холодной жидкости к дымоходу;
дополнительный теплообменник конструируется таким образом, чтобы всегда была возможность оперативно его демонтировать, очистить и установить обратно;
мощность устройства подбирается таким образом, чтобы продукты сгорания на участке выше него сохраняли достаточно высокую температуру, необходимую для обеспечение тяги.

В качестве материала изготовления приборов для дополнительного теплообмена обычно применяется нержавеющая сталь. Она устойчива к температурным перепадам и легко шлифуется, чтобы конденсат быстро стекал и не способствовал образованию сажи.

Теплообменник для дымохода при водяном отоплении дома

Одним из наиболее рациональных вариантов организации подобных систем является змейка из медной трубы небольшого диаметра, намотанная вокруг дымохода. Для частного дома средних размеров оптимальный теплосъем можно обеспечить, намотав 3-4 метра трубы диаметром ¾ дюйма. Добиваться плотного контакта с трубой дымоудаления нет смысла, т.к. это может привести к чрезмерному теплосъему и нарушению тяги в трубе.

Для профилактики образовании конденсата в дымоотводящей трубе рекомендуется использовать теплоаккумулирующие баки. Емкость таких баков рассчитывается индивидуально в зависимости от мощностей котла и дополнительного теплообменника, а также с учетом объема циркулирующего теплоносителя.

Вариант с водяной рубашкой чуть более сложен в реализации, поскольку при монтаже подобной системы могут возникнуть сложности с установкой цилиндрического бака на уже действующий дымоход. Вместе с тем, такие конструкции более компактны из-за лучшего теплосъема.

Использовать для отопления дома одну лишь энергию отводимых от котла газов вполне возможно, но не всегда рационально. Как правило, подобные конструкции применяются лишь в качестве вспомогательных для основных систем отопления.

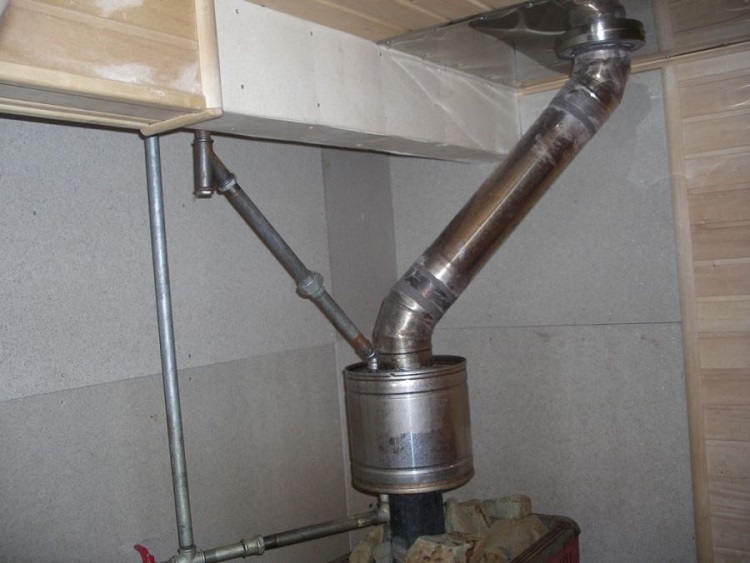

Теплообменник на дымоход банной печи

Для банной печи съем тепла с дымохода в отопительных целях применяется крайне редко. Банные печи, как правило, обладают значительной мощностью, несопоставимой с мощностью устройств косвенного нагрева. Поэтому более разумно в качестве основного отопительного прибора рассматривать именно печь. Теплосъемники на дымовые трубы могут пригодиться лишь для организации дополнительного отопления в предбанниках, коридорах и прочих помещениях, непосредственно не контактирующих с печью.

Вместе с тем, установленный на трубе теплосъемник вполне способен обеспечить горячее водоснабжение.

Недостатки использования

При всех удобствах и очевидной экономии, теплообменники на трубе дымохода способны озадачить одной серьезной проблемой: трудностью регулирования мощности. При работающем котле или банной печи прекратить нагрев теплоносителя почти невозможно. Если перекрыть контур, то остановившаяся внутри теплосъемника вода быстро перегреется, закипит и разрушит всю конструкцию. Поэтому нагретую воду приходится сливать в отдельную емкость, что не всегда удобно.

Уменьшить скорость нагрева воды можно путем перекрытия дымохода заслонками. Однако такие действия могут нарушить работу котла или печи, что может привести к отравлению угарным газом, пожару и прочим печальным последствиям. Решением проблемы может стать прокладка байпаса – параллельного дымохода. Однако в этом случае увеличивается стоимость монтажа, плюс все сооружение получается весьма громоздким.

Поэтому перед установкой на трубу дополнительного теплообменника будет разумным тщательно взвесить все плюсы и минусы использования таких систем, а также определиться с их мощностными характеристиками. Лучше всего при решении подобных задач привлечь опытного специалиста.

Зачем нужен теплообменник на трубу дымохода

Без дымохода не способно нормально функционировать ни одно отопительное устройство, работающее за счёт сгорания топлива.

Через трубу для отвода дыма выходят вредные продукты, представляющие опасность для человека. Но одновременно теряется и значительное количество ценного тепла.

Его можно было бы использовать для обогрева комнаты. Чтобы не допустить подобных утечек, устанавливается увеличивающий КПД теплообменник на трубу дымохода.

Теплообменник увеличивает КПД

Специфика работы

Сегодня выпускают теплообменники различных видов. В целом особенности их работы, как и характеристики конструкции, схожи. Свойства строения такого элемента:

Наличие полного корпуса.
Присутствие выходных и выходных патрубков.
Тормозной механизм для продуктов сгорания. Его роль играют клапана с вырезами, которые устанавливаются на осях.

Заслонки можно поворачивать. Формируется зигзагообразный дымоход различной длины. Клапаны можно настраивать, чтобы соотношение тяги и теплообмена получалось максимально эффективным. Стандарты безопасности соблюдаются.

Выпускаются и простые модификации, которые не оснащены системой регулируемых клапанов.

В этом видео вы узнаете, как сделать теплообменник:

Правильный выбор материала

Лучше всего применять теплообменник из нержавеющей стали . Даже под воздействием больших температур физические характеристики металла остаются стабильными. Вот почему сварные швы кажутся достаточно крепкими, а при взаимодействии с кислородом формируют защитную пленку. Она стойко переносит кислотную среду. Говоря о применении цинка, при достижении температурных отметок 200 градусов он испаряется.

При показателе 500 градусов содержание паров в воздухе достигает критичных отметок. В то же время если имеется оцинковка, можно не волноваться. Правда, предельная температура не должна достигать отметки выше 200 градусов. Можно применять оцинкованный материал, так как он способствует усиленному смешению обтекающего устройство воздуха. Такого рода теплообменник неприменим для постоянного обслуживания, но чтобы согреть мансарду или баню - это оптимальный вариант.

Такой элемент можно установить легко и просто. Допускается его монтаж на простой буржуйке, фасад его облицовывают кирпичом, как и печь непосредственно.

Если выполнить укладку материала на ребро, конструкция не будет шаткой.

Предназначение элемента

Теплообменник используется для забора тепловой энергии, идущей через дымоход. Источником является нагретый воздух. Особенности конструкции агрегата зависят от:

формы и диаметра трубы;
материала изготовления;
мощности носителя и прибора, генерирующего тепло.

Выделяют воздушные и жидкостные модификации. Первая имеет более примитивное устройство, но не считается самой эффективной. Для нее требуется качественный материал.

Жидкостный теплообменник имеет форму металлического змеевика. Он контрастирует с внутренней плоскостью дымохода и отличается высоким показателем теплопроводности. Змеевик находится в корпусе из металла для безопасности применения и оптимального теплообмена. Его изолируют с внутренней стороны негорючим утеплителем. Чаще это базальтовая вата.

Теплообменники различаются по материалу, из которого они сделаны

Конструкция обустраивается на дымоходе. Через корпус проводят наружу края змеевика и подсоединяют к системе отопления. В верхней области устанавливается расширительный бачок. Трубка из меди лучше всего годится для изготовления змеевика. К тому же этот элемент отличается высоким КПД, а потому габариты у него в разы меньше, чем у стальных изделий.

Сначала идет нагрев жидкости с ее последующим расширением. После этого она перемещается по змеевику и направляется в радиатор. Здесь теплая вода вытесняет прохладный теплоноситель, нагрев которого осуществляется повторно в змеевике. Наблюдается постоянная циркуляция теплоносителя в системе.

Чтобы этот процесс проходил максимально точно, необходимо подсчитать диаметр и длину элемента, а еще в точности определить угол наклона обратки и подачи. Все эти особенности важно учитывать не столько ради того, чтобы устройство продолжало работать, сколько ради предотвращения гидроудара, последствия которого могут быть неблагоприятными. В то же время у описываемого вида теплообменника есть определенные минусы:

Проблемы при обустройстве и проведении расчетов.
Контроль температурного режима и показателей давления, носящий постоянный характер.
Значительный расход теплоносителя. Он вызван испарением влаги из расширительного бака . Зимой при использовании водяной системы приходится жидкость сливать.
Существенное понижение температуры отходящих газов, из-за чего топливо может сгорать не полностью с одновременным снижением тяги.

Невзирая на все эти недостатки, указанный теплообменник способен сделать всякий человек, который умеет обращаться с инструментом и обладает знаниями физики.

У подобного агрегата имеются минусы

Воздушное устройство

Такая конструкция включает металлический корпус. На нём установлены входные и выходные патрубки. Воздушный теплообменник на дымоход функционирует предельно просто. Холодный воздух идет в патрубке, после чего поступает в отапливаемую комнату из верхней области теплообменника.

Это происходит после его нагрева. Такая особенность обеспечивает большую эффективность устройства для генерации тепла и ощутимую экономию топлива. Сделать теплообменник на дымоход своими руками вполне возможно, имея болгарку и аппарат для сварки. Придется запастись еще и металлическими трубами. Понадобятся:

металлические листы размером 350×350×1 мм;
2 трубы по 50 мм в диаметре и еще одна длиной 2,4 м;
емкость из металла объемом 20 л.

Сначала на трубу дымохода изготавливают торцевые детали. Для этого вырезают в металлических листах окружности. Диаметр емкости должен совпадать с аналогичным показателем у заглушек. В их середине вырезают отверстия для проведения центральной трубы диаметром 60 мм. По краям наносят разметку и проделывают отверстия для трубы. В общей сложности должно получиться 2 окружности.

Разрезают трубу длиной 2,4 м на 8 фрагментов по 30 см в длину. На отверстие посередине заглушек приваривается фрагмент трубы диаметром 60 мм и длиной 300 мм. Приваривают 8 отрезков из нее по кругу.

Из подготовленной емкости дальше необходимо соорудить корпус теплообменника на трубу дымохода в баню или другое помещение. Для этого отрезают болгаркой дно тары. По центральной линии полученной трубы для выхода дыма делают отверстия с боковых частей корпуса. Сюда направляются патрубки подходящего диаметра и привариваются. Готовый сердечник вставляют в корпус и фиксируют его на кожухе сваркой. Когда конструкция будет готова, надо покрыть ее огнестойкой краской. Вслед за этим остается лишь поставить теплообменник на трубу дымохода для отопления.

Гофра и оловянная труба

Гофра представляет собой экономичный вариант. Берут 3 гофрированные трубы из алюминия и устанавливают вокруг дымохода. Воздух прогревается от стенок последнего. Его можно перенаправлять в любую комнату. Чтобы добиться максимальной теплоотдачи, можно заворачивать трубы в слой фольги.

Есть возможность установки своими руками теплосъемника, функционирующего по типу колпаковой печи. Теплый воздух направляется вверх, после чего медленно опускается. В большинстве случаев металлическая труба греется до такой степени, что прикосновение к ней может привести к ожогам. В указанном случае теплообменник на дымоход для отопления незаменим, так как он снижает вероятность появления таких травм, а также пожаров. Некоторые мастера практикуют облицовку сеткой с камнями. Это не только декоративный прием, но и способ удержать ещё больше тепла. Мансардное помещение становится теплым и уютным.

Труба на олове также обустраивается просто. Дымоход оборачивают ею, после чего она начинает нагреваться. Воздух, который циркулирует в такой трубе, становится тёплым. Аргоновой или полуавтоматической сваркой приваривают спираль.

Дымоход следует обработать ортофосфорной кислотой для удаления жира.

Обустроить хороший теплообменник на дымоход своими руками несложно. Надо запастись качественными инструментами и материалами. Создав такое приспособление самостоятельно, можно сделать жилище тёплым, а также сберечь немало денег.

Продуктивность работы котла, отопительной или банной печи можно повысить, установив на трубу простой и в то же время эффективный прибор – теплообменник. Однако для его продуктивной работы нужно знать конструктивные особенности и правила изготовления устройства. Согласны?

Мы расскажем, как сделать теплообменник на дымоход своими руками. Перечислим, какие модификации подходят для самостоятельного монтажа, объясним, чем воздушная модель отличается от водяной. С учетом наших рекомендаций вы сможете значительно увеличить теплоотдачу отопительных агрегатов.

Основное назначение теплообменника – передавать энергию от продуктов горения в дымоходе теплоносителю, в качестве которого выступает вода или воздух. Установленные в дымоходах теплообменники (это относится к водяным модификациям) часто называют экономайзерами.

Эти устройства собирают и передают в помещение тепло, которое просто уходит в атмосферу, благодаря чему вырабатываемая печью тепловая энергия используется по максимуму. Кроме обычной водопроводной воды иногда используют и другие жидкости – масло или «незамерзайку».

В связи с этим все устройства делят на две большие категории:

воздушные;
жидкостные (водяные).

Выбор того или иного вида зависит от нескольких факторов. Важнейшие из них – это конфигурация и материал дымохода, а также характеристики самого прибора.

Схема воздушного теплообменника. Он считается менее эффективным, чем жидкостный аналог, но имеет простую конструкцию, что делает его подходящим для самостоятельного изготовления

Разберем, как работает воздушная модель. Конструкция устройства проста: прочный корпус с перегороженным внутренним пространством. Роль перегородок играют пластины или трубки, основная функция которых – затормозить движение нагретых газов и направить тепло в нужное русло.

Некоторые перегородки (заслонки) не припаивают, а делают подвижными. С помощью задвигания/выдвигания металлических пластин можно регулировать силу тяги, тем самым снижая или увеличивая производительность обогревательного прибора.

Воздушные теплообменники называют конвекторами, та как в основе их работы лежит принцип конвекции. Холодный воздух из помещения попадает внутрь устройства, где от воздействия горячих дымовых газов повышается его температура. В нагретом состоянии он через другое отверстие движется дальше – обратно в помещение или в отопительную систему.

Виды устройств для дымохода

Среди воздушных разновидностей традиционной моделью для самостоятельного изготовления считается трубчатый теплообменник, хотя есть и множество других вариантов.

Рассмотрим основные виды, которые актуальны для монтажа на дымоход печей длительного горения, печей на отработке. Тепло, которое они преобразуют из энергии продуктов горения, называют сухим.

Если представить схематично внутреннюю часть устройств, то она может иметь следующие вариации.

Горизонтально или вертикально расположенные трубы, приваренные к корпусу топки. Вертикальное расположение эффективнее, так как воздух лучше проходит сквозь каналы. Материал изготовления – сталь.

Для приваривания к стенкам могут применяться фрагменты труб диаметром от 50 мм до 200 мм. Считается, что форма сечения – прямоугольная или круглая – принципиально не важна

Обвитая вокруг топки труба. Для хорошей теплоотдачи достаточно 2-3 витков, которые лучше слегка раздвинуть, чтобы увеличить площадь обогрева.

Производительность во многом зависит от разницы уровней входа и выхода воздуха. Силу тяги определяет разница в температуре, поэтому отверстие, отвечающее за забор, часто выводят на улицу

Перегородки внутри корпуса. Своеобразный лабиринт составляют из металлических пластин, установленных вертикально. Оптимальная толщина деталей – от 6 мм до 8 мм.

Входное и выходное отверстия воздуховода должны располагаться напротив начала и конца лабиринта. Сверху устанавливают и приваривают металлическую крышку, обеспечивающую герметичность корпуса

Трубы, проходящие сквозь топку.

Интегрированную конструкцию необходимо создавать при сборке самодельной печи, еще перед тем, как заварятся стенки. Каналы расположены параллельно, на некотором расстоянии друг от друга. Сечение труб – 50 мм и более

При вертикально расположенных каналах движение воздуха более интенсивное, следовательно, производительность прибора увеличена. Но в некоторых случаях уместны устройства с горизонтально расположенными трубами или с перегородками. Каждая из перечисленных моделей подходит для самостоятельного изготовления, если есть навыки сварки.

Какой материал лучше?

При устройстве теплообменника применяют металлические детали – оцинкованные листы, трубы различного диаметра, чугунные заготовки и т.д. Чугун использовать не рекомендуется, потому что он, по сравнению со сталью, хрупкий и тяжелый, что затрудняет его монтаж на дымоход.

Оптимальный вариант – аустенитная сталь. Нержавейка легко переносит термические перепады, устойчива к механическим повреждениям, поддается самостоятельной обработке и сварке.

Таблица основных технических характеристик аустенитных сталей AISI. Можно проследить, как меняются свойства материала типов 304 (304L) и 316 (316L) при нагревании

Оцинкованная сталь уступает легированной или аустенитной, так как она не предназначена для нагревания. Высокотемпературный режим приводит к выделению окислов цинка, вредных для здоровья, поэтому если планируется повышение температуры в дымоходе до + 419,5 ºС, следует отказаться от оцинковки. Лучше приобрести дорогой, но безопасный материал.

Варианты изготовления приборов своими руками

Предлагаем несколько простых для самостоятельного производства проектов, которые при желании можно сделать из металлических деталей с помощью сварки и электроинструмента.

Обзор теплообменника из газового баллона

Если установить самодельное устройство на буржуйку, эффективность обогрева в помещении вырастет на 30-40%. Чем меньше по площади гараж или мастерская, тем выше продуктивность работы прибора.

Предлагаем рассмотреть вариант, который идеально подходит для маленьких печей типа «буржуйка», активно применяющихся для отопления гаражей.

Галерея изображений

Дымоход буржуйки имеет выход в стену, поэтому теплообменник монтируется прямо на дымоотводящую трубу на небольшой высоте от плиты – 20-30 см. Если потолок высокий, его можно поднять выше или вывести выходное отверстие наружу

Корпус прибора – это вычищенный внутри и снаружи газовый баллон из-под пропана, из которого полностью удалены остатки газа и конденсата. Верхнюю часть баллона оставляют на месте (она находится снизу), а нижнюю отрезают и заменяют металлическим диском

Внутреннюю полость пересекают три металлически трубы диаметром 100 мм. Они расположены по восходящей спирали, а концы их выходят в различные стороны. Можно использовать трубы с большим диаметром (110 мм), а детали с меньшим сечением будут давать меньше тепла

Перед монтажом труб, проходящих насквозь, вырезают по два отверстия на каждую деталь. Для оформления верхней части используют металлический круглый диск, отрезанный по диаметру баллона и герметично приваренный

Расположение теплообменника на дымоходе

Корпус теплообменника для буржуйки

Диаметр и расположение труб

Особенности конструкции и сборки

В целом из газового баллона получается довольно аккуратный и производительный теплообменник для печи, обогревающей небольшое помещение. Чтобы еще больше увеличить эффективность обогрева без кардинального изменения конструкции, на трубы можно установить вентиляторы, а количество труб увеличить до 4-5.

Фотообзор экономайзера Ферингер

В качестве образца для изготовления могут выступать заводские модели популярных производителей. Например, компания Ферингер, известная выпуском печей, предлагает готовые дымоходы, которые по своей сути являются теплообменниками.

Рассмотрим модели несложной конструкции. Все детали, из которых они состоят, можно сделать самостоятельно.

Галерея изображений

Модель с четырьмя трубами (60 мм) из черной стали после тестирования оказалась самой эффективной и производительной. Она имеет высокую степень пожаробезопасности, так как убирает все искры, и максимально снижает температуру газов на выходе

Встроенный в верхнюю часть дымохода шибер поворачивается вручную с помощью небольшой ручки, находящейся снаружи. Даже в закрытом состоянии шибер не заслоняет трубу полностью, чтобы остался выход для продуктов горения (угарного газа)

Если заглянуть в дымоход сверху, то видно главные элементы – четыре спаянные в единый блок трубы, каждая из которых оснащена поперечными планками – винтообразными рассекателями, позволяющими отсекать искры

Главное отличие моделей с кожухом – наличие защитного экрана, который по форме напоминает конфигурацию теплообменника. Кожух имеет дизайнерское оформление, делающее его внешний облик менее техничным

Теплообменник на дымоход – четырехтрубный экономайзер

Шибер – заслонка, расположенная внутри трубы

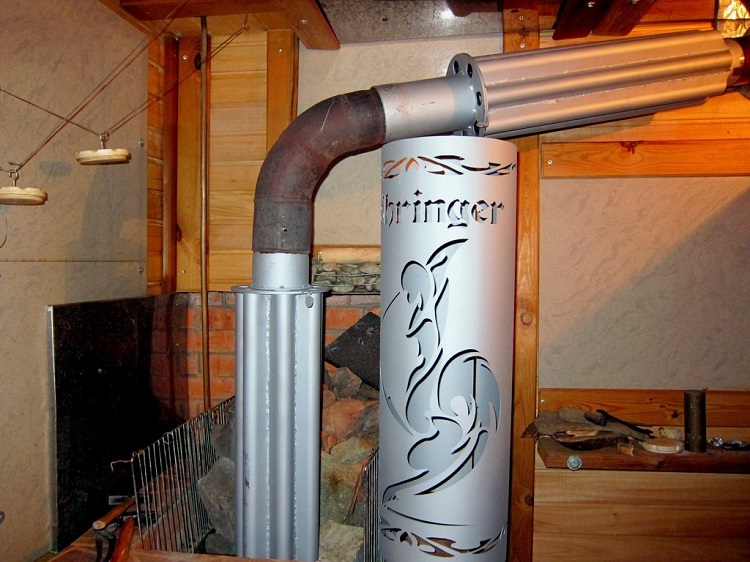

Внутреннее устройство теплообменника Ферингер

Модели теплообменников с кожухом

Главная идея, которую можно взять от передовых моделей Ферингер, – использование четырех труб вместо одной. Если печь уже установлена в гараже или подсобке, часть дымохода убираем, устанавливаем вместо нее четырехтрубный экономайзер – и температура в помещении сразу повышается на несколько градусов.

Самодельный воздушный конвектор

Предложенная модель полностью выполнена из стальных деталей. Это теплообменник, который по габаритам примерно в 1,5 раза объемнее дымохода.

Он представляет собой барабан с трубками, расположенными перпендикулярно дымоотводной трубе. Нержавеющая сталь выбрана не зря – она с легкостью переносит высокие температуры, хорошо чистится и не прогорает.

Для работы потребуются:

стальная труба диаметром 30 мм (для изготовления 8 одинаковых отрезков);
фрагмент трубы 50 мм (для центрального канала);
металлический лист толщиной 2 мм (для изготовления 2-х круглых пластин и кожуха);
банку из-под краски объемом 20 л (для переходника на дымоход).

Также необходимо приготовить инструмент для резки и сварки металла.

Галерея изображений

Нарезаем циркулярной пилой 9 трубок одинаковой длины, диаметр центральной больше (например, 50 мм), остальные – по 30 мм

Размечаем металлический лист (толщиной 2 мм) для вырезания двух пластин с отверстиями под трубки. Вырезаем их циркуляркой или с помощью металлорежущего станка

При печном отоплении тепловая энергия не полностью используется для обогрева помещения: часть ее расходуется на нагревание трубы дымохода, а часть уходит на улицу. Чтобы оптимизировать работу отопительной системы и использовать избыток тепла с пользой, устанавливают на дымоход печной трубы металлический теплообменник — устройство, позволяющее увеличивать КПД печи и сохранять тепло, не позволяя отводить нагретый воздух наружу.

Теплообменник — это устройство, предназначенное для энергообмена между различными частями системы, по которой циркулирует теплоноситель. Установка теплообменника имеет несколько целей:

использование избытка тепловой энергии для нагрева воды в соединенных с отоплением контурах (например, в системе горячего водоснабжения);
теплоизоляция дымохода.

При обустройстве печного отопления монтаж теплообменника — рациональное решение. Подключив его к контуру системы горячего водоснабжения в доме (при условии, что печное отопление достаточную мощное), можно сэкономить на электричестве или твердом топливе, а также не устанавливать отдельный котел для работы ГВС.

Разновидности устройства и принцип работы

Существует основная классификация теплообменников — по типу теплоносителя, которая делит их на водяные и воздушные.

Водяные теплообменники

Водяные теплообменники — самая простая и распространенная разновидность оборудования. Их работа основана на базовых законах физики: при нагревании жидкость расширяется, ее плотность уменьшается. Под давлением более плотной холодной воды, находящейся в нижней части контура, нагретая жидкость поступает в расширительный бак, а оттуда — обратно в теплообменник, двигаясь по замкнутому кругу.
